Дела гаражные...

[sam01]

А типа светодиодные умеют 220 жрать?
Схемку что нашел от станка закинь pilotsamara@rambler.ru наколдуем схему на 220.

Схему выслал на почту. Спасибо!:)

[Николай Пименов]

Использование электроарматуры (пускатели например) АББ не испугает?
И что написано около лампочек (Л1 и Л2)

[sam01]

Л1 - Лампа КМ (чего-то там затёрто копировальным аппаратом)
Л2 - Лампа накаливания общего освещения (видимо рабочего стола) 24В, хотя в этой модификации станка лампа подсветки рабочей зоны на 12В, поскольку подключена к выводу 12В понижающего трансформатора.
Этим можно не заморачиваться, я вмонтирую в станок блок питания 12В 1-2 А для питания светодиодных ламп.
Смотря какая электроарматура.) Тип/модель можно узнать?

[Николай Пименов]

Пускатели для электродвигателей, ничего экзотического.

[Aerostar]

Насколько я понимаю вопрос Николая имел подсмысл, что ничего страшного, что вместо отечественной аппаратуры будет использоваться импортная? Из финансовых, скорее всего, соображений.

[Николай Пименов]

Ну да. Выискивать отечественный трансформатор с нужными параметрами - жуть же... (пускатель можно было бы оставить, он низковольтный).

[sam01]

Не, сильно дорого получается использовать импортные детали.
Я посмотрел цену АВВ - очень кусаются. Но Вы напишите, а я потом сам подберу отечественные аналоги подешевле.

[Николай Пименов]

Картинку в почте видели? Вопросы оттуда готовы ответить?
Вы просто не в курсе, что АББшное мне надо... ESB 20-20 на 230В управляющие (800 рублей) и рубильник переключатель реверса (если нужен). Конеденсатор в схеме - бумажный на 400 вольт совеццкий, можно набирать из нескольких в параллель. Кнопки - вторичное использование, преды на входе плавкие - настоятельно рекомендую (они заметно быстрее автоматов).

[sam01]

Картинку в почте видели? Вопросы оттуда готовы ответить?
Вы просто не в курсе, что АББшное мне надо... ESB 20-20 на 230В управляющие (800 рублей) и рубильник переключатель реверса (если нужен). Конеденсатор в схеме - бумажный на 400 вольт совеццкий, можно набирать из нескольких в параллель. Кнопки - вторичное использование, преды на входе плавкие - настоятельно рекомендую (они заметно быстрее автоматов).

Не, почту пока не смотрел. Щаз гляну. 800 рублей - норм.

[sam01]

15 июля 2014 г.

Жарко. Дома хорошо, прохладно (окна выходят на восток и в парк).
А на улице жарко. А работать нужно. Пошёл в гараж.

Допилил две недостающие планки. Изначально планировал 4 ряда планок.
Нижний во всю длину, а три верхних короткие, до ящичков. Но потом подумал ещё раз и решил всё переделать.
Все четыре ряда сделал во всю ширину инструментальной панели.


Покрасил планки, чтобы они не выделялись на фоне панели и спрятав шляпки саморезов (лень мне морочиться со шпаклёвкой).


Из остатков 10 мм фанеры вырезал другую панель и прикрутил к ней направляющие


и затем сзади ответную планку.


Вот так планочки держат друг дружку.


Одно из достоинств французской планки в том, что панель с ящичками можно повесить в любом месте инструментальной панели.
Захотел - переместил все инструменты по панели.




Отвинтил алюминиевые направляющие и покрасил панельку.


Пока она сохла, чтобы занять чем-то руки, решил закрепить верхнюю полочку у входа.
Но, прежде, чем её закрепить, просверлил сверлом М3 несколько отверстий в торце боковой стенки.


И тогда уже закрепил на держателях.
А отверстия для трубочек, конечно.


В баночках уже начали заводиться жильцы.


Панель подсохла, закрепил направляющие. Готово.
Совсем другое дело!:)




На сим и закончил.
Продолжение будет...

[Николай Пименов]

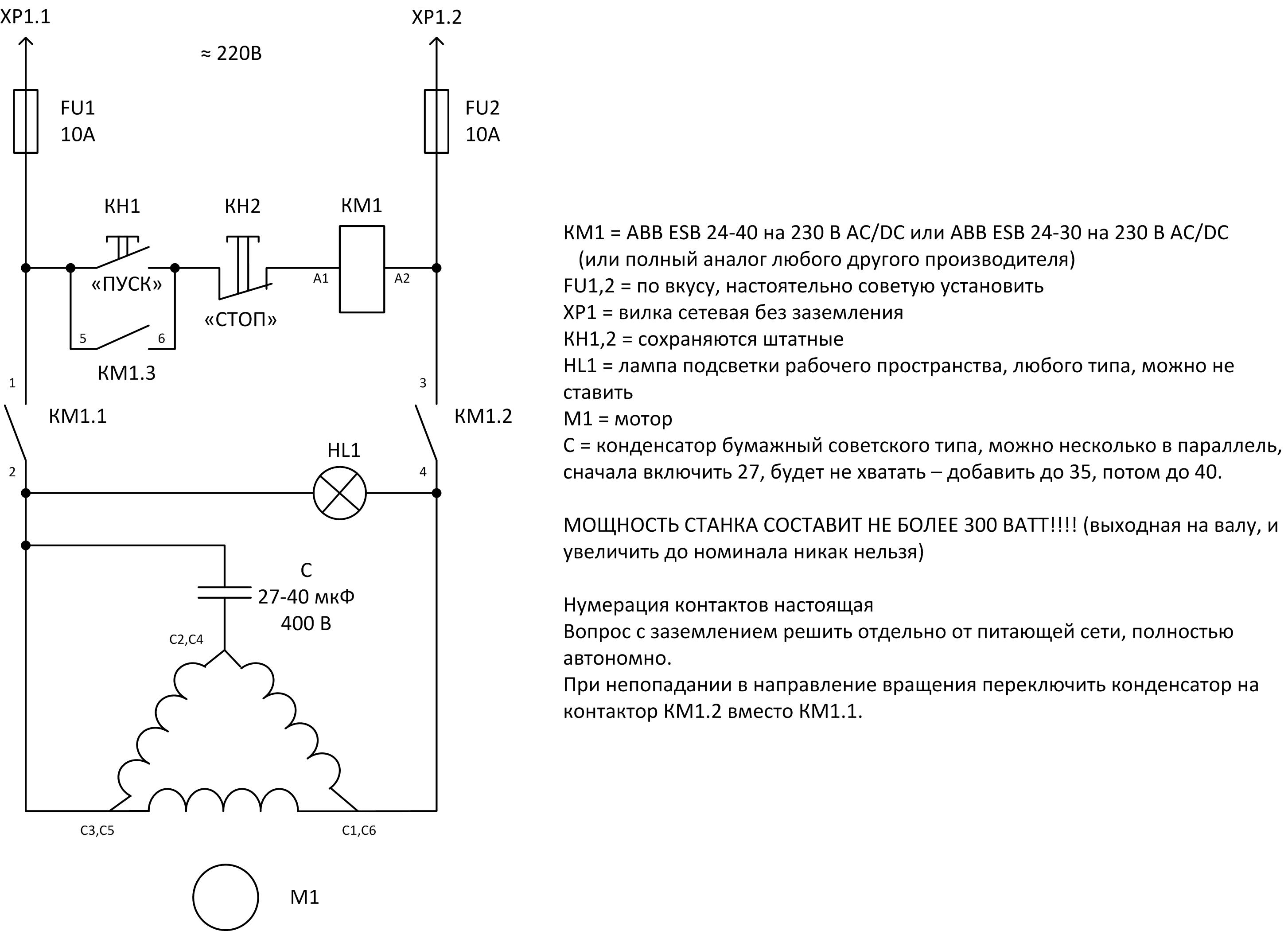

Станок...

[sam01]

Спасибо. ABB ESB 24-30 - минимум 1300 рублей.
Подумаю.

[Aerostar]

http://www.elektro-portal.com/product/s ... 025-230-10 - не?

[Николай Пименов]

Вот для этого и написано - ИЛИ ПОЛНЫЙ АНАЛОГ ДРУГИХ ПРОИЗВОДИТЕЛЕЙ (хотя лично себе ИЭК не буду брать под расстрелом, это хроническое).
24-40 может быть чуточку дешевле даже- 24-30 реже используется.

[Aerostar]

Ну ABB я где-то, к слову, за килорубль видел в инете.
