Установка 1 DIN магнитолы в Ford Explorer 3

Сообщение **RainyMan** » 07 май 2007, 19:38

За какчество фотографий не пинать, будет время - переделаю...

Сложность:
1 (5)

Необходимо:
1. Инструмент ("звездочки", головки, отвертки, паяльник и проч...)
2. Переходная рамка от KIA Carens (существует у Phonocar-a)
3. Poxipol (он же жидкие гвозди)

Основные этапы:
0. Клемму с аккумулятора долой!!!
1. Мощной шлицевой отверткой становимся между верхним левым углом магнитолы и облицовочной панелью. Ведем отвертку в сторону пассажирского сиденья до характерного щелчка. После того как выстегнулся первый крепеж засовываем пальцы между панелью и торпедо и отстегиваем оставшиеся 5 элементов по кругу.
2. Отсоеденяем разъемы, декоративную панельку пока в сторону.
3. Снимаем штатную магнитолу (крепеж на 2-х саморезах) и выдергиваем ее с насиженного места.
4. С штатной магнитолы снимаем монтажную планку (4 болтика-звездочки), она нам очень нужна и пластиковую направляющую с тыла магнитолы.

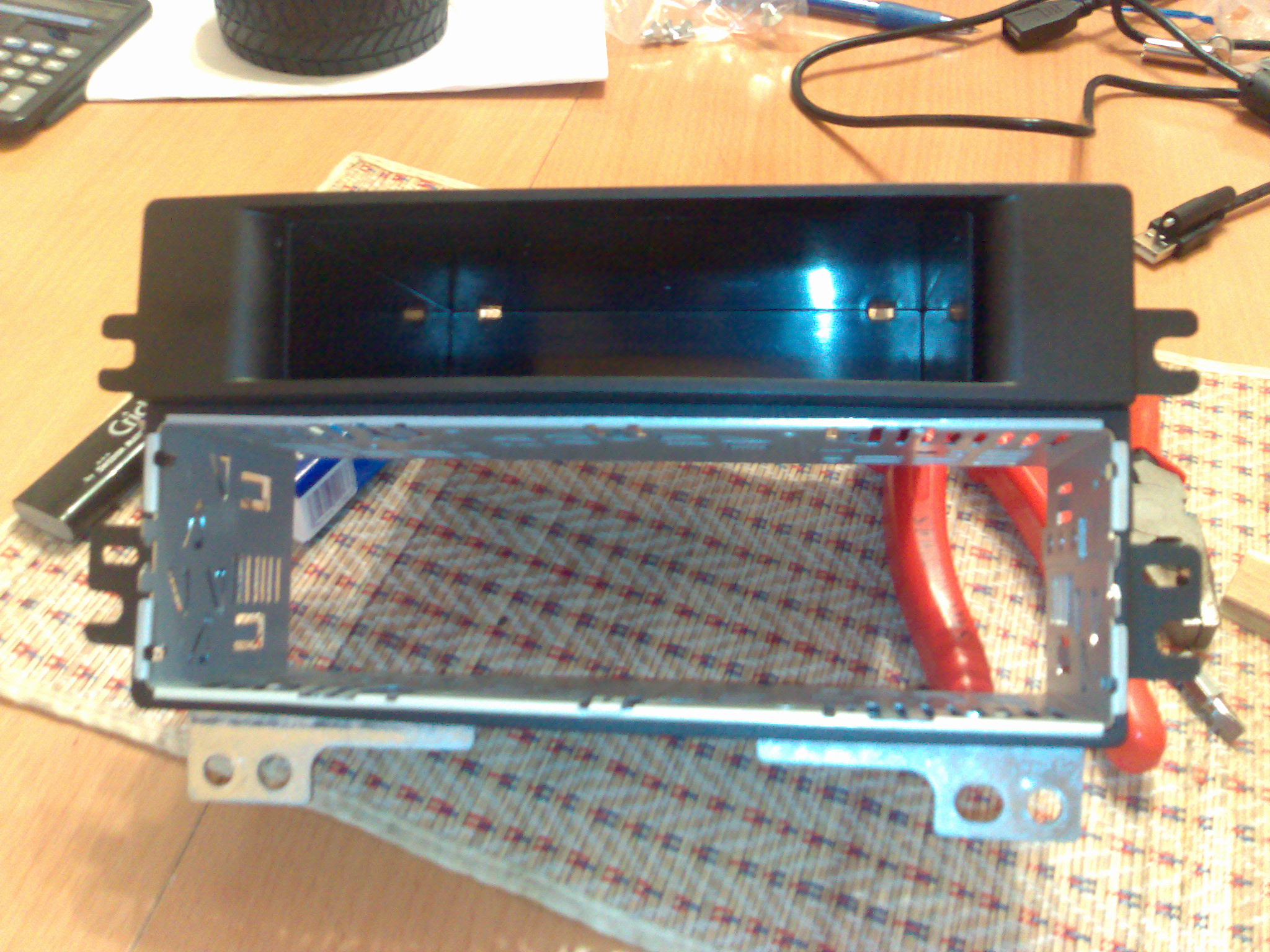

5. Установочную рамку 1 DIn магнитолы вставляем в переходную рамку от KIA Clarens (Важно! Фордовской не нашел, Кияшные есть почти везде и дешево) и фиксируем ее там крепежом, предусмотренным установочной рамкой (обычно разжимаемыми усиками), но без фанатизма.

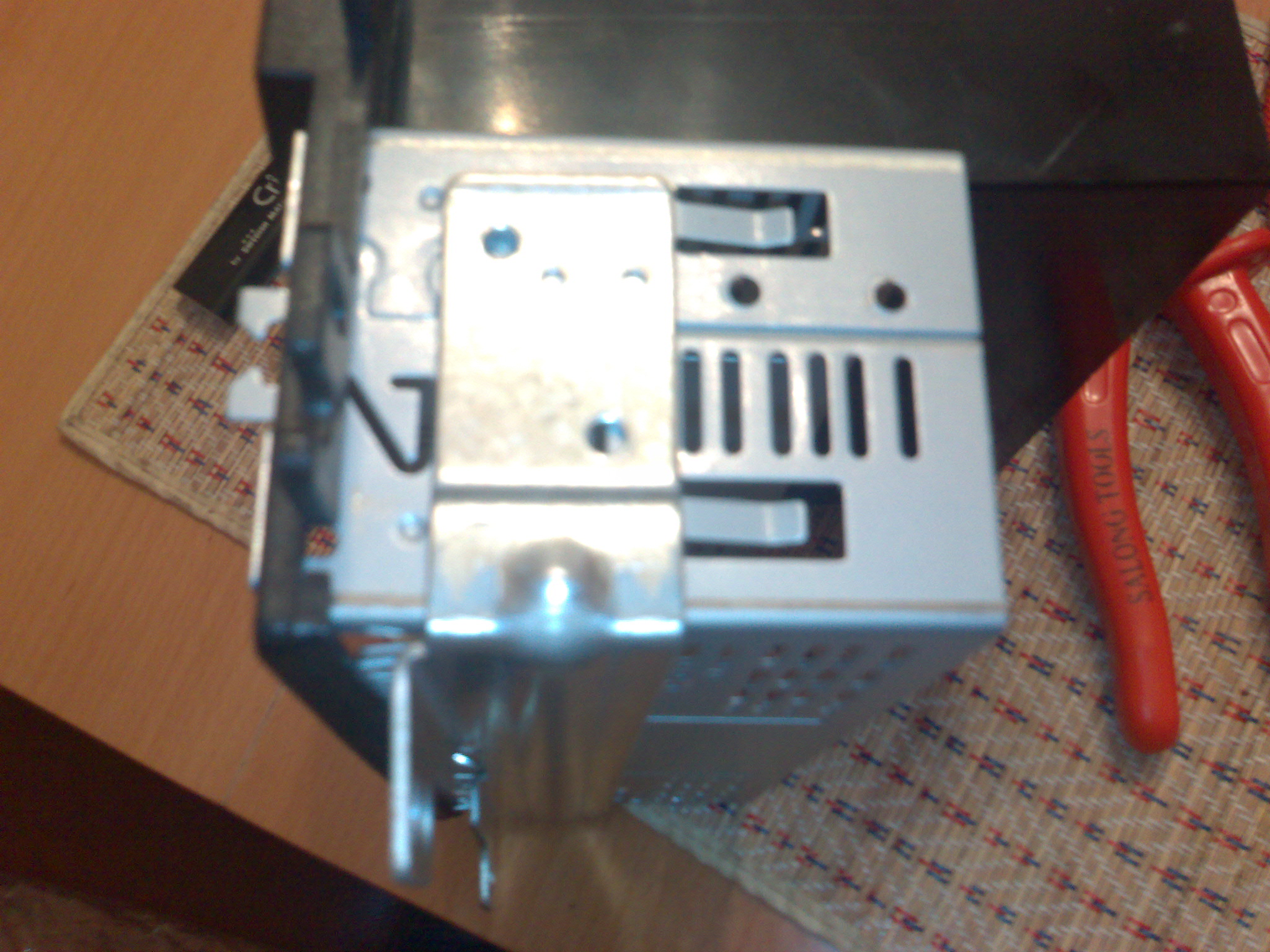

6. Берем ж.гвозди, или любой другой крепеж по вкусу и крепим монтажную планку к установочной рамке магнитолы, почти как показано на фотке №3 , так чтобы плоскость с монтажными отверстиями вплотную прилегала к месту окончания переходной рамки. Горизонтальная плоскость должна плотно прижиматься к установочной рамке...
7. Магнитолу пихаем в рамку. Крепим пластиковую направляющую на зоппу магнитолки. Почти яволь.
8. Про провода, точнее их цвета расскажу отдельно...

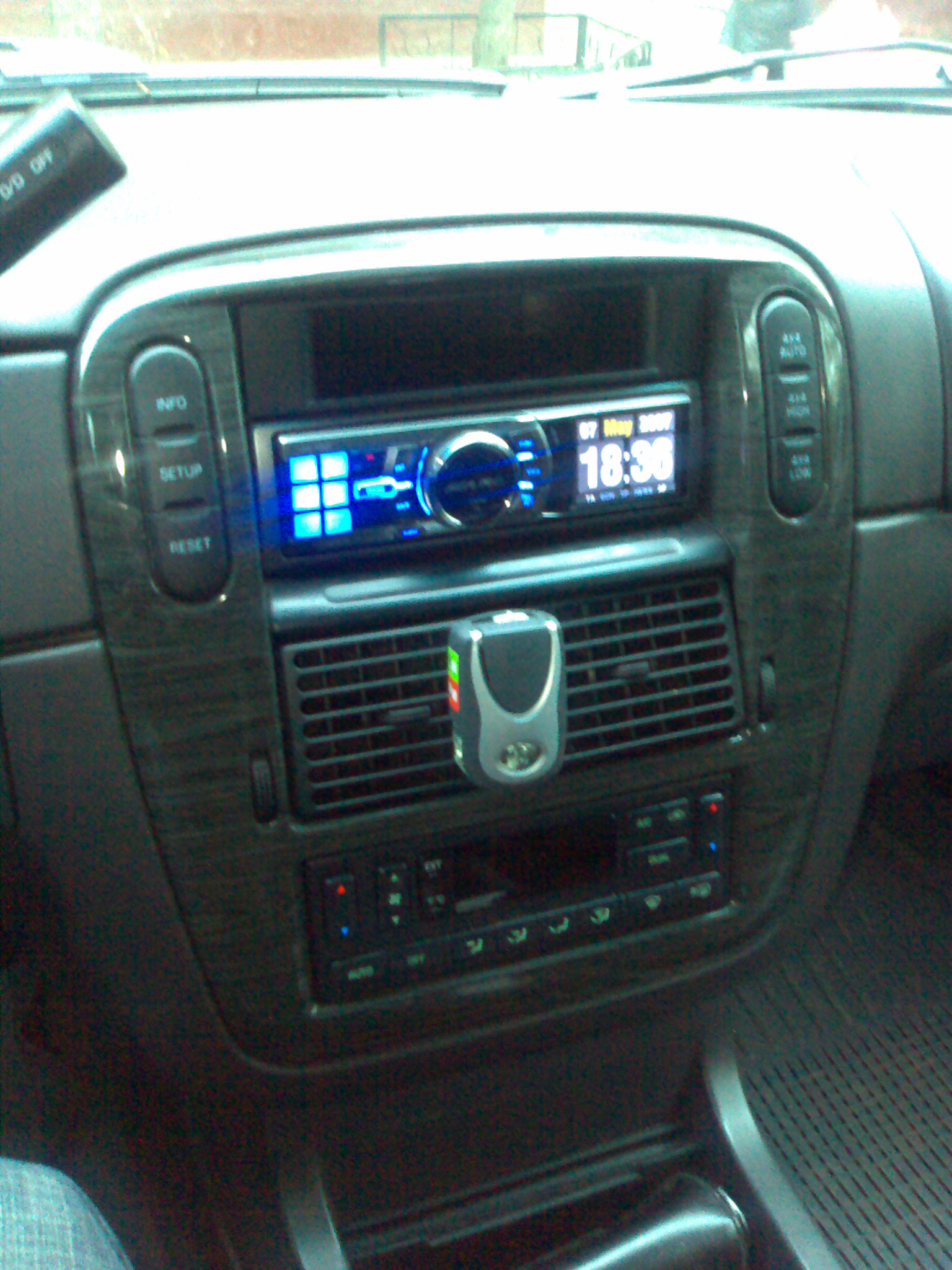

9. Ставим все на место в обратной последовательности. Результат весьма приятен. Все.
